Description

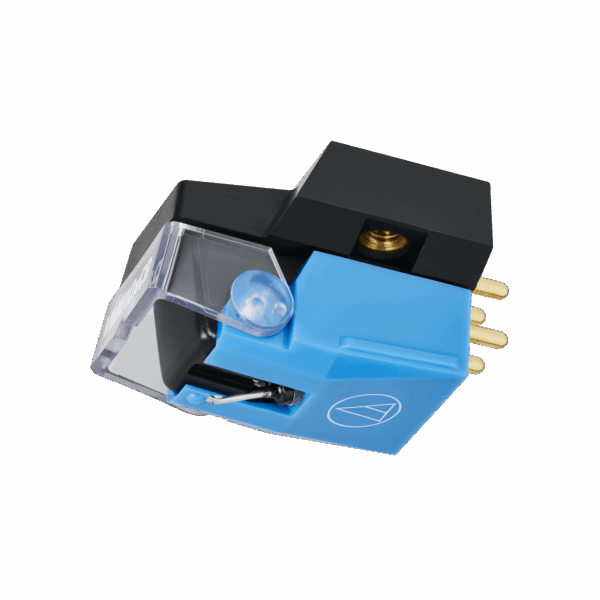

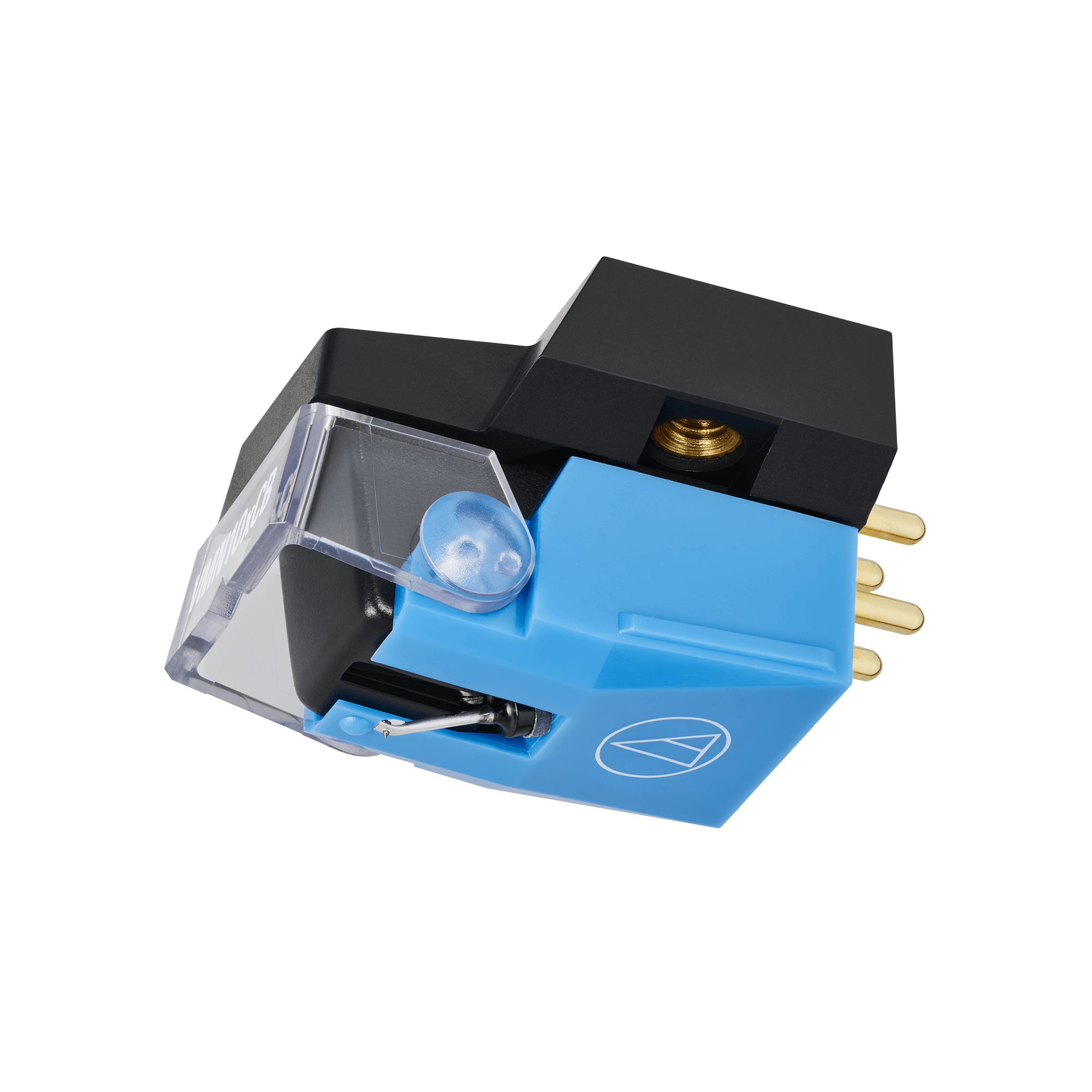

Audio-Technica AT-VM510xCB – Cellule phono MM VMx à diamant conique 0,6 mil

L’Audio-Technica AT-VM510xCB est la porte d’entrée de la nouvelle génération de cellules stéréo VMx d’Audio-Technica. Elle associe un diamant conique collé de 0,6 mil à un générateur à double aimant mobile entièrement optimisé, doté de bobines para-toroïdales en cuivre PCUHD et d’un blindage central entre les canaux.

Son positionnement est particulièrement intéressant : plutôt que de concentrer tout le budget sur un diamant sophistiqué dès l’achat, l’AT-VM510xCB donne accès au corps AT-VM500x évolutif. Il sera ensuite possible de remplacer simplement la pointe pour passer à l’elliptique, l’elliptique Nude, au MicroLine, au Shibata ou à un profil Special Line Contact compatible.

Avec une tension de sortie confortable de 5 mV, une force d’appui nominale de 2 g et un montage standard 1/2″, elle constitue une excellente base pour construire progressivement une solution de lecture analogique plus ambitieuse.

Pourquoi choisir l’Audio-Technica AT-VM510xCB ?

L’AT-VM510xCB ne doit pas être considérée comme une simple cellule conique d’entrée de gamme. Son véritable intérêt se trouve dans ce qui restera lorsque son diamant sera remplacé : le générateur de la nouvelle série AT-VMx.

Audio-Technica a fait évoluer plusieurs éléments essentiels de sa précédente génération VM : bobinage, conducteur, blindage, structure du corps et système de montage ont été retravaillés afin d’améliorer la transmission du signal et la réponse aux variations rapides de la musique.

L’AT-VM510xCB permet donc d’accéder à cette nouvelle plateforme avec un diamant conique simple, robuste et polyvalent, puis de la faire évoluer ultérieurement sans remplacer toute la cellule.

Les points forts de l’Audio-Technica AT-VM510xCB

• Nouvelle génération Audio-Technica AT-VMx
• Cellule stéréo VM à double aimant mobile
• Diamant conique collé de 0,6 mil
• Générateur à bobines para-toroïdales
• Bobines en cuivre PCUHD
• Nombre de tours de bobinage optimisé
• Blindage central entre les canaux gauche et droit
• Séparation des canaux de 24 dB à 1 kHz
• Tension de sortie élevée de 5 mV
• Cantilever en aluminium
• Force d’appui nominale de 2 g
• Corps en polymère à faible résonance
• Inserts filetés M2,6 facilitant le montage
• Protection rabattable avec repère en V
• Montage standard 1/2″
• Diamant facilement remplaçable
• Corps évolutif compatible avec la plupart des pointes stéréo AT-VMx

Une nouvelle génération de cellules Audio-Technica VMx

La série AT-VMx reprend le principe qui caractérise depuis longtemps les cellules VM d’Audio-Technica : utiliser deux aimants mobiles positionnés pour correspondre aux canaux gauche et droit du sillon stéréo.

Cette architecture reproduit le principe géométrique de la tête de gravure utilisée lors de la fabrication du disque et permet de traiter distinctement les informations des deux canaux.

Avec la génération VMx, Audio-Technica a cependant revu plusieurs éléments du générateur afin d’améliorer ses performances et sa réactivité.

Des bobines para-toroïdales pour améliorer le rendement

L’AT-VM510xCB utilise un générateur équipé de bobines para-toroïdales. Chaque canal dispose de deux bobines placées l’une derrière l’autre.

Cette architecture vise à améliorer le rendement du générateur tout en favorisant la séparation des canaux, leur équilibre et la réponse aux transitoires.

L’AT-VM510xCB délivre ainsi une tension de sortie de 5 mV à 1 kHz, particulièrement confortable pour une cellule MM et facilement exploitable par la majorité des entrées phono compatibles.

Bobines en cuivre PCUHD

La nouvelle génération VMx adopte également du cuivre PCUHD – Pure Copper Ultra High Drawability pour le bobinage du générateur.

Audio-Technica utilise ce cuivre de haute pureté afin d’optimiser la transmission des minuscules signaux électriques générés par le mouvement du diamant dans le sillon.

Le nombre de tours de bobinage a parallèlement été légèrement réduit. L’objectif est d’améliorer la réponse aux transitoires et la capacité du générateur à réagir rapidement aux variations du signal musical.

Un blindage central pour préserver l’image stéréo

Une plaque de blindage centrale sépare les sections correspondant aux canaux gauche et droit.

Son rôle est de limiter les interactions entre les deux canaux et donc de réduire la diaphonie.

L’AT-VM510xCB affiche ainsi une séparation des canaux de 24 dB à 1 kHz, accompagnée d’un équilibre entre canaux annoncé à 1,5 dB.

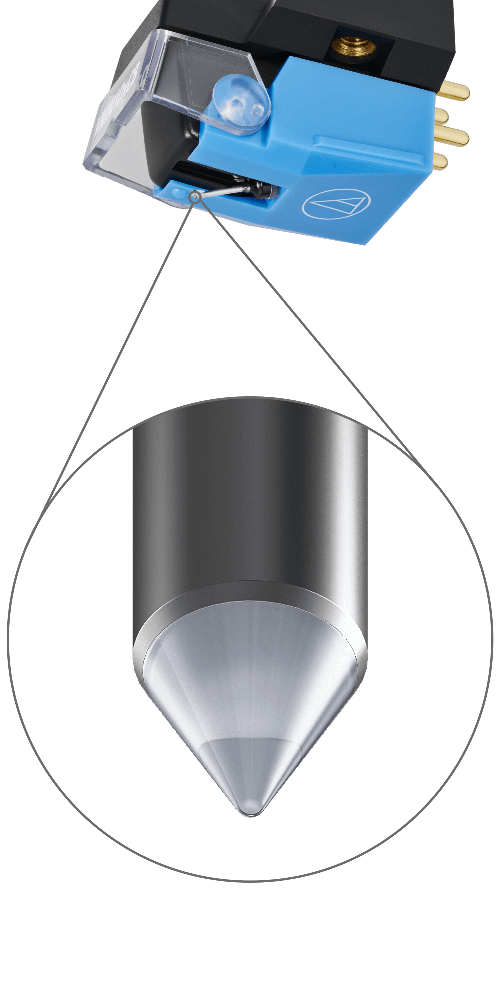

Un diamant conique de 0,6 mil simple et polyvalent

L’AT-VM510xCB est livrée avec une pointe conique collée de 0,6 mil.

La géométrie conique constitue la forme la plus simple parmi les principaux profils de lecture Hi-Fi. Elle offre une bonne tolérance aux petits défauts d’alignement et permet une lecture stable d’une grande variété de disques.

Sa forme arrondie suit la partie centrale du sillon et en fait une solution intéressante pour une utilisation quotidienne, une collection de vinyles aux états variés ou simplement pour accéder au générateur VMx avec un budget contenu.

Mais la vraie force de l’AT-VM510xCB est ailleurs : ce diamant peut ensuite être remplacé par des profils beaucoup plus sophistiqués sans changer le corps de cellule.

AT-VM510xCB ou AT-VM95C : quelle différence ?

Les deux cellules utilisent un diamant conique de 0,6 mil et pourraient donc sembler proches. Elles appartiennent pourtant à deux plateformes différentes.

L’AT-VM95C est conçue autour de la plateforme VM95, particulièrement reconnue pour son excellent rapport qualité/prix et sa simplicité.

L’AT-VM510xCB donne accès à la nouvelle plateforme AT-VMx, avec un générateur plus élaboré comprenant notamment des bobines para-toroïdales en cuivre PCUHD, un blindage central et une tension de sortie de 5 mV.

Le choix de l’AT-VM510xCB prend donc tout son sens lorsque l’objectif est de disposer d’une base plus ambitieuse que l’on pourra faire évoluer progressivement avec les différents diamants VMx.

Une cellule conçue pour évoluer

L’un des principaux avantages de l’AT-VM510xCB est son architecture modulaire.

Lorsque son diamant est usé, il n’est pas nécessaire de remplacer toute la cellule. La pointe d’origine peut être remplacée directement par une Audio-Technica AT-VMN10xCB.

Mais le changement de diamant peut également devenir une véritable amélioration de la platine.

Le corps stéréo AT-VM500x accepte différents profils de la famille VMx, ce qui permet de faire évoluer progressivement les performances de la cellule.

Les principales pointes VMx compatibles

• AT-VMN10xCB – diamant conique collé, remplacement d’origine
• AT-VMN20xEB – diamant elliptique collé
• AT-VMN30xEN – diamant elliptique Nude
• AT-VMN40xML – diamant MicroLine
• AT-VMN45xML – diamant MicroLine avec cantilever supérieur
• AT-VMN50xSH – diamant Shibata
• AT-VMN60xSL – diamant Special Line Contact

Cette compatibilité fait de l’AT-VM510xCB une excellente porte d’entrée vers la gamme VMx : le générateur peut être conservé tandis que la pointe évolue avec la platine, le système et le budget.

Comment faire évoluer une AT-VM510xCB ?

Le premier niveau d’évolution consiste à passer au diamant AT-VMN20xEB elliptique. Sa géométrie permet de suivre plus précisément les modulations du sillon qu’une pointe conique.

L’AT-VMN30xEN franchit une nouvelle étape avec un diamant elliptique intégral Nude, dont la construction réduit la masse mobile.

Les profils MicroLine permettent ensuite d’aller beaucoup plus loin dans la précision de lecture, notamment dans les passages complexes et les sillons internes.

Enfin, les pointes Shibata et Special Line Contact offrent d’autres géométries de contact avancées pour exploiter encore davantage le potentiel du générateur VMx.

AT-VM510xCB ou AT-VM520xEB ?

L’AT-VM510xCB et l’AT-VM520xEB reposent sur la même famille de générateurs stéréo AT-VM500x. La principale différence se situe au niveau de leur pointe de lecture.

L’AT-VM510xCB utilise un diamant conique collé de 0,6 mil, simple et polyvalent.

L’AT-VM520xEB adopte un diamant elliptique collé, dont la géométrie plus fine permet un suivi plus précis des modulations du sillon.

Le choix de l’AT-VM510xCB est particulièrement pertinent lorsque l’on souhaite entrer dans la famille VMx au tarif le plus accessible puis faire évoluer le diamant ultérieurement.

AT-VM510xCB ou AT-VM530xEN ?

L’AT-VM530xEN va encore plus loin en adoptant un diamant elliptique Nude.

Sa pointe intégrale réduit la masse mobile par rapport à une construction collée et permet d’exploiter davantage le potentiel du générateur.

Là encore, l’intérêt de la plateforme VMx est évident : une AT-VM510xCB peut évoluer vers cette configuration en changeant simplement sa pointe pour une AT-VMN30xEN compatible.

Un montage beaucoup plus simple grâce aux inserts filetés

Audio-Technica a intégré deux inserts filetés M2,6 directement dans le corps de la cellule.

L’AT-VM510xCB peut ainsi être vissée depuis le dessus du porte-cellule ou du bras compatible, sans avoir à maintenir de minuscules écrous sous la cellule pendant le serrage.

Cette évolution est particulièrement appréciable sur les bras de lecture intégrés, où l’accès sous la cellule peut être limité.

Une protection de diamant mieux pensée

Audio-Technica a également retravaillé la protection rabattable du diamant.

Une découpe en V permet de mieux visualiser la position de la pointe lorsque le bras est placé au-dessus du disque.

Ce petit détail facilite le positionnement du diamant au début d’un morceau et limite les approximations lorsque l’on descend manuellement le bras.

Comment régler l’Audio-Technica AT-VM510xCB ?

Audio-Technica recommande une force d’appui comprise entre 1,8 et 2,2 g, avec une valeur nominale de 2,0 g.

Nous conseillons donc de commencer précisément à 2 g puis de contrôler cette valeur avec une balance pour cellule phono.

L’alignement de la cellule et l’antiskating doivent également être correctement réglés. Une cellule bien conçue ne peut fournir ses performances prévues que si le diamant travaille dans les conditions mécaniques définies par le fabricant.

Quelle entrée phono utiliser avec l’AT-VM510xCB ?

L’AT-VM510xCB est une cellule à aimant mobile destinée à une entrée phono MM.

Sa tension de sortie de 5 mV offre un niveau confortable et facilite son association avec la grande majorité des amplificateurs Hi-Fi disposant d’une entrée phono MM ainsi qu’avec les préamplificateurs phono externes compatibles.

Audio-Technica recommande une impédance de charge de 47 kΩ et une capacité comprise entre 150 et 250 pF.

Avec quelles platines l’AT-VM510xCB est-elle compatible ?

L’AT-VM510xCB utilise une fixation standard 1/2 pouce et pèse 7,2 g.

Elle peut donc être montée sur de nombreux bras et porte-cellules acceptant ce standard, à condition que le bras permette d’équilibrer correctement la cellule et d’appliquer sa force d’appui de 2 g.

Sa compatibilité mécanique doit néanmoins toujours être vérifiée avec le bras concerné, notamment lorsque les possibilités de réglage du contrepoids sont limitées.

À qui conseillons-nous l’Audio-Technica AT-VM510xCB ?

L’AT-VM510xCB s’adresse particulièrement à l’amateur de vinyle qui souhaite investir dans une bonne plateforme de cellule avant d’investir dans un diamant plus sophistiqué.

Son diamant conique convient parfaitement à une utilisation quotidienne, tandis que son générateur VMx laisse une marge d’évolution considérable.

Elle est donc particulièrement pertinente pour équiper une platine évolutive : on peut commencer simplement avec la pointe d’origine puis passer ultérieurement à l’elliptique, au MicroLine, au Shibata ou à un profil Line Contact sans remplacer le corps de cellule.

Caractéristiques techniques de l’Audio-Technica AT-VM510xCB

• Type : VM à double aimant mobile
• Série : Audio-Technica AT-VMx
• Diamant : conique collé
• Rayon du diamant : 0,6 mil
• Cantilever : tube en aluminium
• Réponse en fréquence : 20 Hz – 20 000 Hz
• Tension de sortie : 5,0 mV à 1 kHz, 5 cm/s
• Séparation des canaux : 24 dB à 1 kHz
• Équilibre des canaux : 1,5 dB à 1 kHz
• Angle de piste vertical : 20°
• Force d’appui : 1,8 à 2,2 g
• Force d’appui nominale : 2,0 g
• Impédance de charge recommandée : 47 kΩ
• Capacité de charge recommandée : 150 à 250 pF
• Impédance de bobine : 3,2 kΩ à 1 kHz
• Résistance DC : 750 Ω
• Inductance : 480 mH à 1 kHz
• Compliance statique : 23 × 10⁻⁶ cm/dyne
• Compliance dynamique : 7 × 10⁻⁶ cm/dyne à 100 Hz
• Montage : standard 1/2″
• Trous filetés : M2,6 × 2
• Poids : 7,2 g
• Dimensions : 17,5 × 18,3 × 28,0 mm (H × L × P)
• Pointe de remplacement : AT-VMN10xCB

Accessoires fournis

• 2 vis d’installation M2,6 de 10 mm
• 2 vis d’installation M2,6 de 8 mm
• 2 vis M2,6 de 5 mm utilisées pour maintenir la cellule dans son emballage
• 2 rondelles

FAQ – Audio-Technica AT-VM510xCB

L’AT-VM510xCB est-elle une cellule MM ?

Oui. Elle appartient à la famille VM d’Audio-Technica et utilise un système à double aimant mobile. Elle doit être associée à une entrée ou un préamplificateur phono MM compatible.

Quel diamant équipe l’AT-VM510xCB ?

L’AT-VM510xCB est équipée d’origine d’un diamant conique collé de 0,6 mil monté sur un cantilever en aluminium.

Quel est le diamant de remplacement de l’AT-VM510xCB ?

Le remplacement d’origine est l’Audio-Technica AT-VMN10xCB.

Peut-on améliorer l’AT-VM510xCB en changeant seulement le diamant ?

Oui. C’est même l’un de ses principaux intérêts. Le corps AT-VM500x accepte plusieurs pointes stéréo de la famille VMx, permettant de passer à des profils elliptiques, MicroLine, Shibata ou Special Line Contact sans remplacer le générateur.

Quelle différence entre AT-VM510xCB et AT-VM95C ?

Les deux utilisent un diamant conique de 0,6 mil, mais elles appartiennent à deux plateformes différentes. L’AT-VM510xCB bénéficie du générateur VMx avec bobines para-toroïdales en cuivre PCUHD, blindage central et sortie de 5 mV. Elle constitue surtout une base d’évolution vers les pointes supérieures VMx.

Quelle différence entre AT-VM510xCB et AT-VM520xEB ?

L’AT-VM510xCB utilise un diamant conique tandis que l’AT-VM520xEB reçoit un diamant elliptique collé. Les deux appartiennent à la plateforme stéréo AT-VM500x, ce qui permet notamment de faire évoluer une VM510xCB avec la pointe de la VM520xEB.

Peut-on installer un diamant MicroLine sur l’AT-VM510xCB ?

Oui. Le corps AT-VM500x est compatible avec les pointes MicroLine stéréo prévues pour la nouvelle série VMx. Cette évolution permet d’améliorer considérablement la précision de lecture sans changer le corps de cellule.

Peut-on installer un diamant Shibata sur l’AT-VM510xCB ?

Oui. La pointe Shibata AT-VMN50xSH est compatible avec le corps stéréo AT-VM500x.

Quelle force d’appui utiliser avec l’AT-VM510xCB ?

Audio-Technica recommande une plage comprise entre 1,8 et 2,2 g. La valeur nominale est de 2,0 g.

Quelle capacité de charge est recommandée ?

Audio-Technica recommande une capacité comprise entre 150 et 250 pF, associée à une impédance de charge de 47 kΩ.

L’AT-VM510xCB fonctionne-t-elle avec une entrée phono MM classique ?

Oui. Sa sortie de 5 mV est parfaitement adaptée à une utilisation avec une entrée phono MM compatible.

Audio-Technica AT-VM510xCB : commencer simplement sur une plateforme conçue pour évoluer

L’Audio-Technica AT-VM510xCB est beaucoup plus intéressante qu’une simple cellule à diamant conique. Son véritable atout réside dans son générateur VMx, conçu pour accompagner une montée en gamme progressive du système analogique.

Les bobines para-toroïdales en cuivre PCUHD, le blindage entre les canaux, la sortie confortable de 5 mV et le montage simplifié constituent déjà une base particulièrement sérieuse.

Le diamant conique de 0,6 mil apporte quant à lui simplicité et polyvalence pour commencer. Lorsque l’envie d’aller plus loin se fera sentir, il suffira de changer la pointe pour transformer les capacités de lecture de la cellule.

Elliptique, Elliptique Nude, MicroLine, Shibata ou Special Line Contact : la plateforme VMx permet ainsi de faire progresser la cellule au rythme de votre platine et de votre système Hi-Fi.

Vous hésitez entre une Audio-Technica VM95 et la nouvelle série VMx, ou vous souhaitez choisir le diamant le mieux adapté à votre platine ? Studio 23 peut vous conseiller en fonction de votre bras de lecture, de votre préamplificateur phono et du niveau d’évolution recherché.
