Description

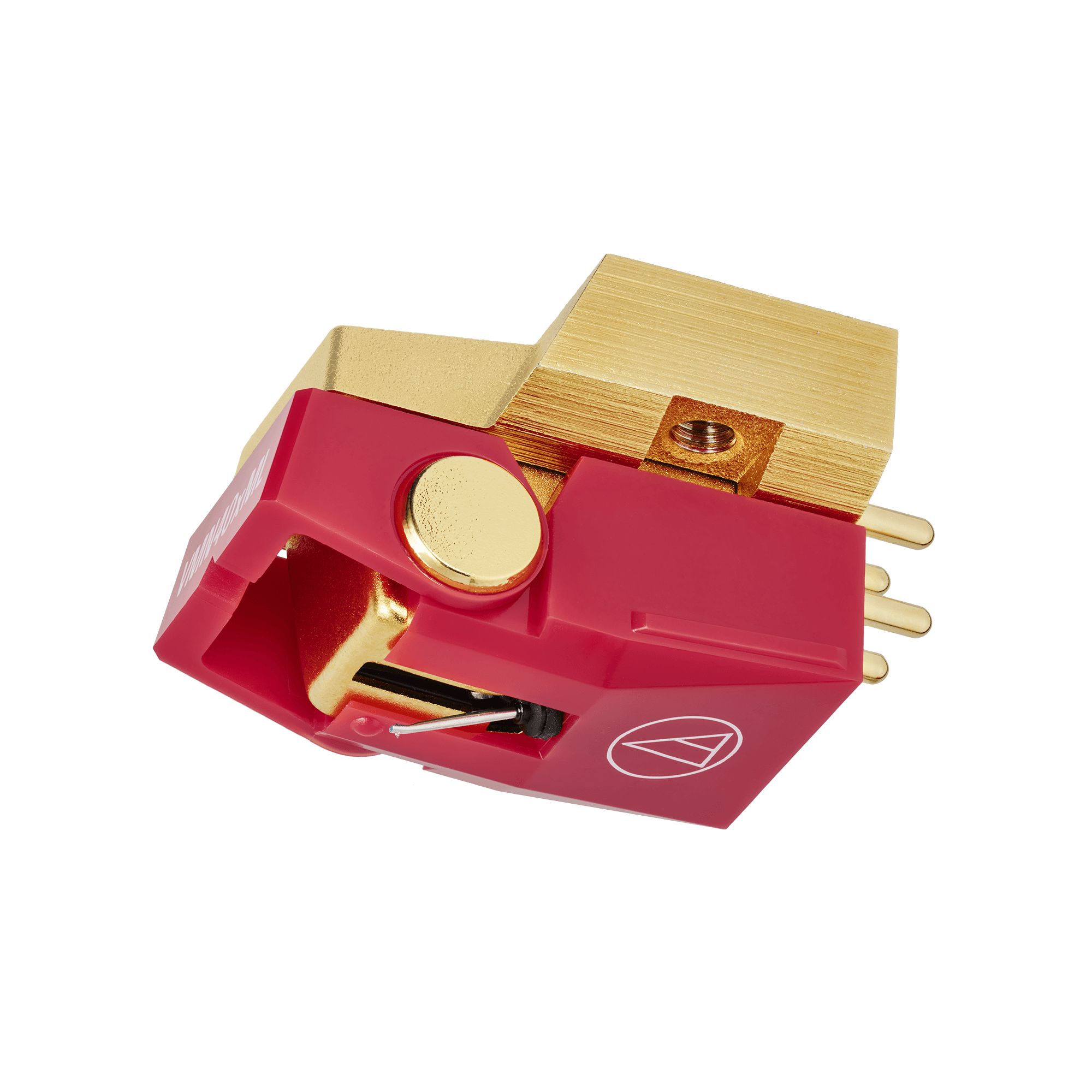

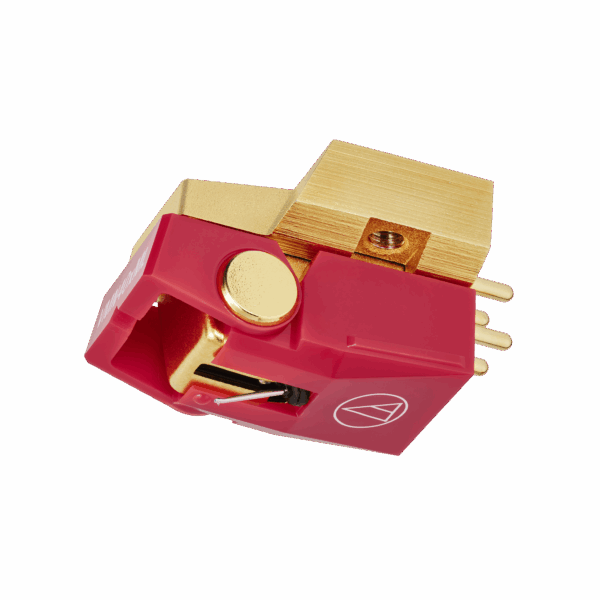

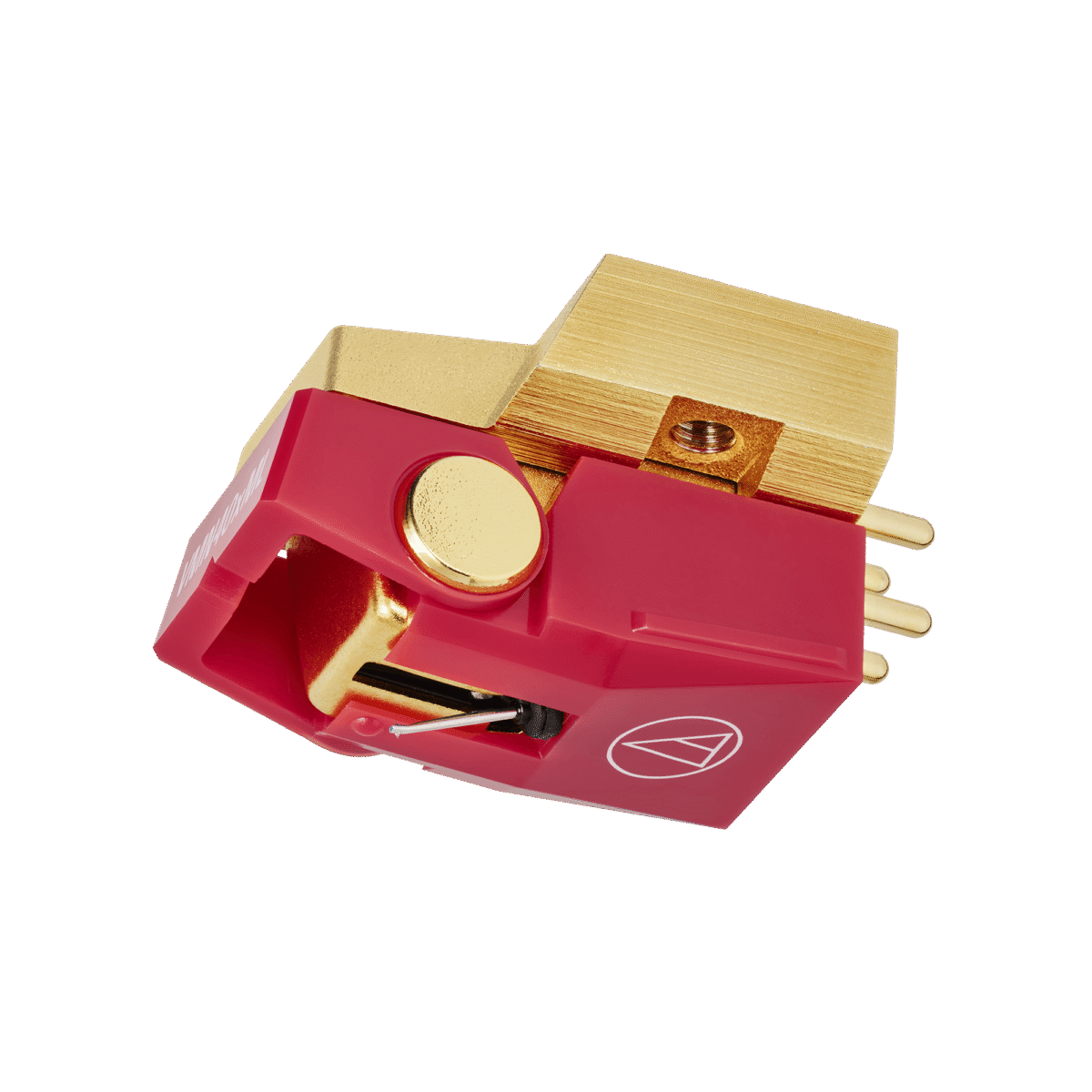

Cellule Audio-technica AT-VMx740ML.

CELLULE STÉRÉO À DOUBLE AIMANT MOBILE.

Modèle haut de gamme doté d’un stylet microlinéaire dans un corps en alliage moulé sous pression d’aluminium. En plus d’une reproduction exceptionnelle des hautes fréquences, ce modèle permet une localisation claire de l’image sonore.

Caractéristiques Technique

• Réponse en fréquence : 20 Hz – 25 kHz
  → Plage très large, couvre bien les fréquences audibles par l’oreille humaine.

• Séparation des canaux : 25 dB (à 1 kHz)
  → Bonne stéréo, limite la diaphonie entre les canaux gauche/droit.

• Balance des canaux : 1,0 dB (à 1 kHz)
  → L’équilibre du signal gauche/droit est très précis.

• Tension de sortie : 3,2 mV
  → Niveau typique d’une cellule à aimant mobile (MM), compatible avec les entrées phono standards.

Spécifications mécaniques

• Force d’appui recommandée : 2 g (entre 1,8 et 2,2 g)
  → Doit être réglée correctement sur le bras de lecture.

• Angle de piste vertical (VTA) : 20°
  → Concerne l’inclinaison de la pointe par rapport au disque, pour un suivi optimal.

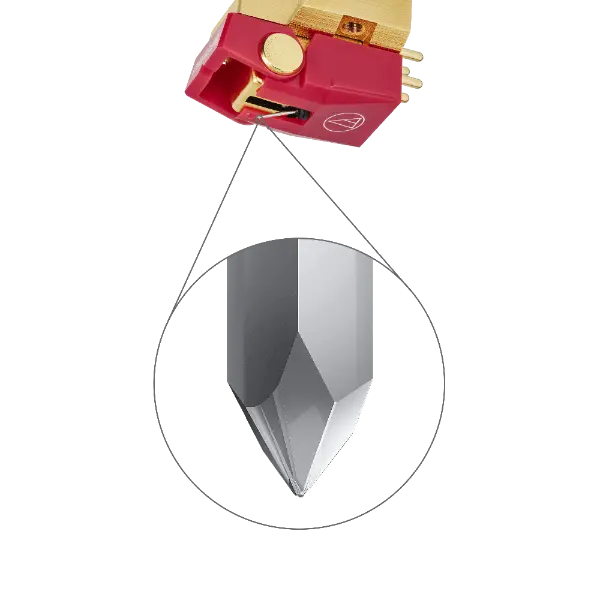

• Type de diamant : Microlinear, monté de façon intégrale
  → Type avancé de pointe, réduit l’usure et améliore la précision.

• Cantilever : Tube conique en aluminium
  → Bon compromis entre rigidité et légèreté.

• Compliance (conformité) :

  • Statique : 20 × 10⁻⁶ dyne/cm

  • Dynamique : 7 × 10⁻⁶ dyne/cm (à 100 Hz)
    → Cela influence le mariage avec le bras de lecture (idéal pour bras de masse moyenne).

Caractéristiques électriques

• Impédance de la bobine : 3,2 kΩ (à 1 kHz)

• Résistance DC : 750 ohms

• Inductance : 480 mH
  → Ces paramètres sont importants pour accorder la cellule à l’étage phono.

• Charge recommandée :

  • Impédance : 47 kΩ (standard pour cellules MM)

  • Capacité : 150 – 250 pF
    → Cela inclut le câble + préampli. Bien respecter ces valeurs pour des performances optimales.

Installation & Accessoires

• Poids : 8,8 g (standard pour la majorité des bras)

• Fixation : Deux vis M2.6 (fournies)

• Accessoires inclus : tournevis, brosse, rondelles

Remplacement du diamant

• • Référence pointe de lecture : AT-VMN40xML (vendue séparément)

  • Compatibilité : Série AT-VMx
