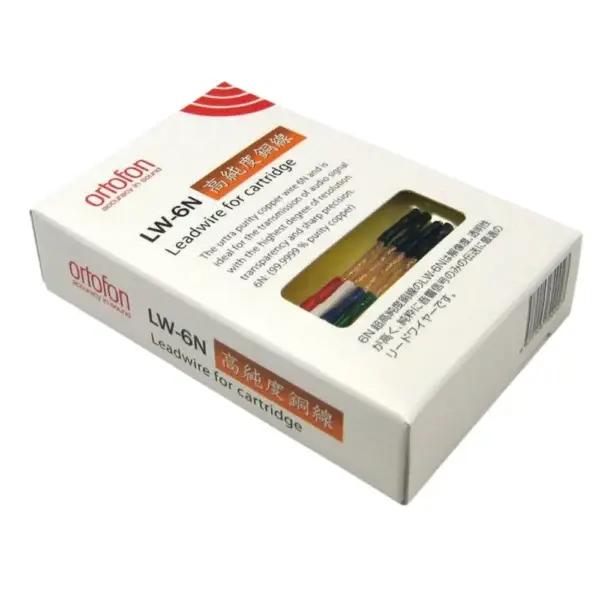

Ortofon LW 6N – Set de câbles de liaison pour porte-cellule
Le LW-6N est un câble de liaison pour porte-cellule 6N en cuivre ultra-pur.
La configuration est très sophistiquée, avec différents diamètres de brins. Le brin intérieur est enroulé à droite et le brin extérieur à gauche. L’extrémité du fil est fixée par une borne plaquée or.
L’enroulement serré assure une transmission claire des signaux musicaux. Une tonalité claire et nette.
Instructions de montage
Toutes les cellules Ortofon sont dotées d’un code couleur pour les bornes : rouge et vert pour le canal droit (phase et masse). Blanc et bleu pour le canal gauche (phase et masse). La borne verte sert toujours à la mise à la masse des boîtiers de cellule ou du système moteur lorsqu’elle est connectée à l’intérieur de la cellule.
Nous recommandons de connecter les câbles à la cellule et au porte-cellule avant de monter la cellule sur le porte-cellule. Veillez à bien orienter les câbles. Le diamètre des broches des bornes du porte-cellule Ortofon SH-4 et des cellules Ortofon est de 1,2 mm, tandis que celui des broches des porte-cellules Ortofon est généralement de 1,0 mm. L’utilisation de la pince LW 6N avec le porte-cellule SH-4 nécessite d’élargir légèrement la pince latérale de la cellule LW 6N pour s’adapter aux broches du SH-4. Un déplacement de la pince latérale peut entraîner un serrage excessif de l’assemblage. En tenant compte de ce détail, vous éviterez le risque de perte des broches des bornes de la cellule.
- Fil de cuivre haute pureté 6NCu : 7 x φ 0,18 mm (brins de droite)
- Fil de cuivre haute pureté 6NCu : 17 x φ 0,10 mm (brins de gauche)
