Description

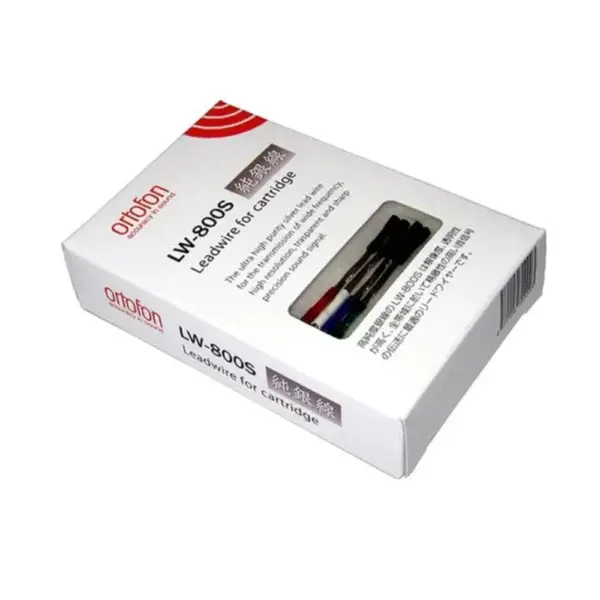

Ortofon LW 800S – Set de câbles de liaison pour porte-cellule

Le LW-800S est le câble le plus sophistiqué, composé d’argent pur et de fil argenté. L’extrémité du fil est fixée par une borne plaquée rhodium. L’argent possédant les meilleures propriétés de conduction électrique, le fil d’argent du LW-800S est capable de transmettre des signaux aigus très clairs, apportant une tonalité éclatante à la reproduction sonore.

Instructions de montage

Toutes les cellules Ortofon sont dotées d’un code couleur pour les bornes : rouge et vert pour le canal droit (phase et masse). Blanc et bleu pour le canal gauche (phase et masse). La borne verte sert toujours à la mise à la masse des boîtiers de cellule ou du système moteur lorsqu’elle est connectée à l’intérieur de la cellule.

Nous recommandons de connecter les câbles à la cellule et au porte-cellule avant de monter la cellule sur le porte-cellule. Veillez à bien orienter les câbles. Le diamètre des broches des bornes du porte-cellule Ortofon SH-4 et des cellules Ortofon est de 1,2 mm, tandis que celui des broches des porte-cellules Ortofon est généralement de 1,0 mm. L’utilisation de la pince LW 6N avec le porte-cellule SH-4 nécessite d’élargir légèrement la pince latérale de la cellule LW 6N pour s’adapter aux broches du SH-4. Un déplacement de la pince latérale peut entraîner un serrage excessif de l’assemblage. En tenant compte de ce détail, vous éviterez le risque de perte des broches des bornes de la cellule.

• Fil d’argent pur 4N : 3 x φ 0,26 mm
• Fil de cuivre sans oxygène (OFC) plaqué argent : 16 x φ 0,10 mm
