Description

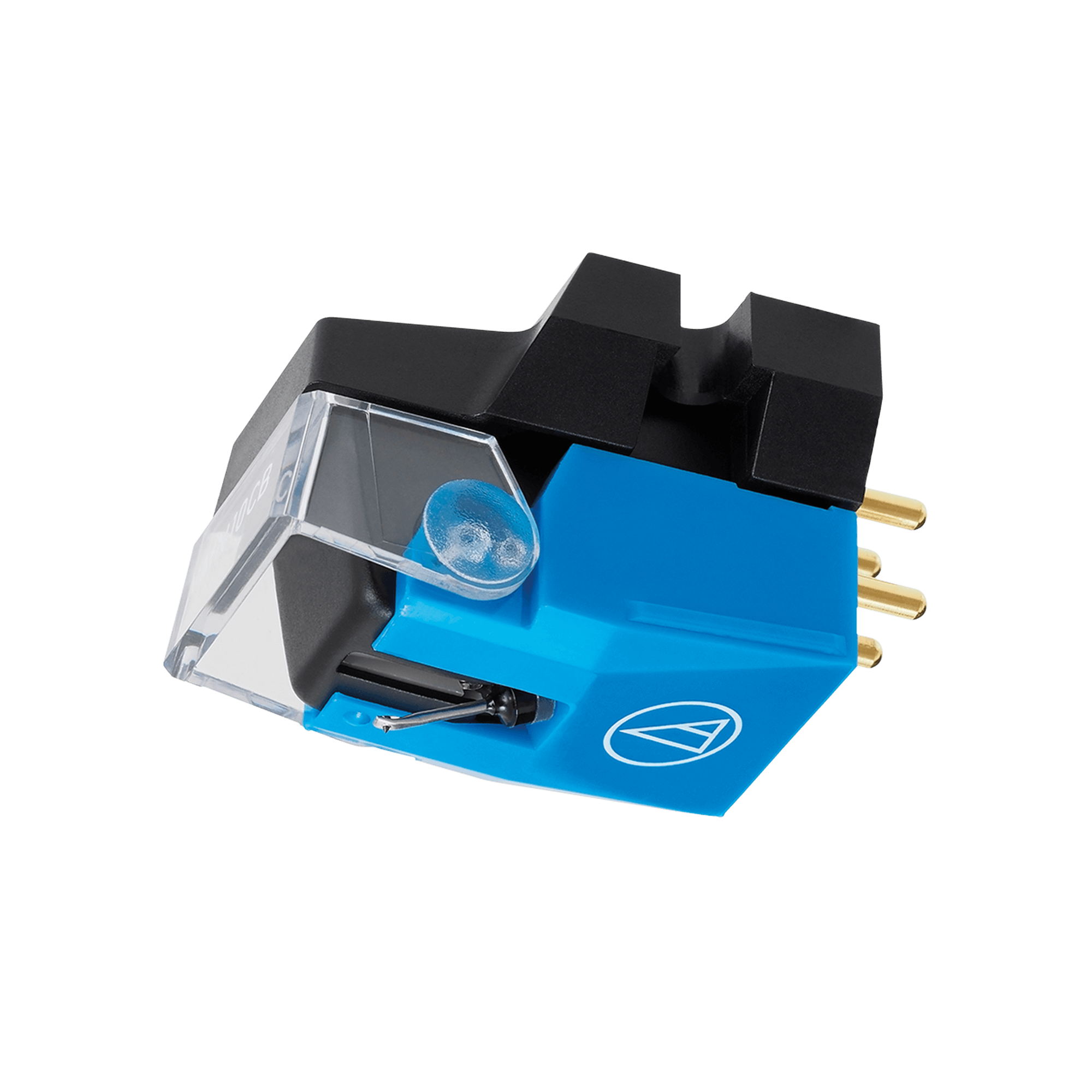

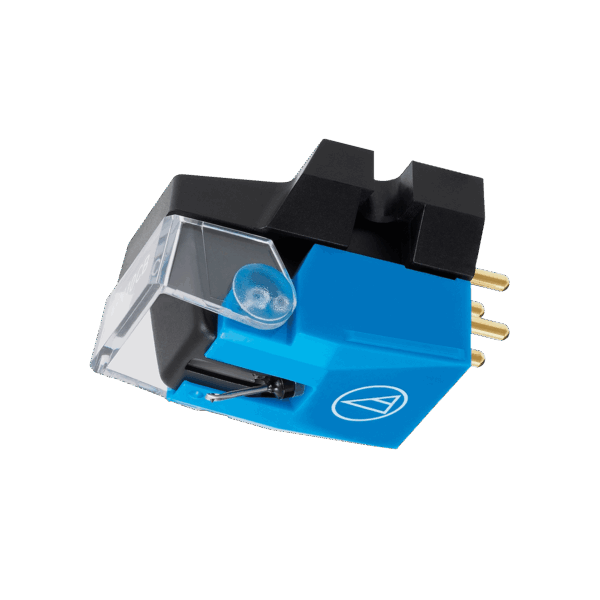

Cellule Audio-technica VM510CB

Cellule stéréo à double aimant mobile

Modèle de cellule VM d’entrée de gamme équipé d’une pointe de lecture conique collée. La pointe de lecture ronde est moins sensible au positionnement et offre une excellente stabilité de lecture.

• Cantilever en aluminium
• Les bobines para-toroïdales améliorent l’efficacité de la génération
• La plaque de blindage centrale entre les canaux gauche et droit réduit la diaphonie
• Boîtier en polymère durable à faible résonance

La conception à double aimant, brevetée internationalement par Audio-Technica, reproduit la structure de la tête de lecture.

Au lieu d’utiliser un seul grand aimant, les deux aimants sont disposés en « V ». Leur positionnement est précis pour correspondre aux positions des canaux gauche et droit dans les parois du sillon stéréo. Par conséquent, la conception VM assure une séparation des canaux exceptionnelle, une réponse en fréquence étendue et une excellente linéarité.

Système de génération para-toroïdal

Les bobines para-toroïdales améliorent l’efficacité de la génération et offrent une excellente linéarité, grâce à la faible fuite de flux magnétique dans ce circuit magnétique continu et unifié. La perméabilité des noyaux est également optimisée grâce à l’utilisation de noyaux laminés.

La plaque de blindage centrale réduit la diaphonie.

Une plaque de blindage centrale en permalloy permet une séparation efficace des canaux gauche et droit, réduisant la diaphonie électrique à moins de 40 dB. Ce niveau est similaire à celui de la diaphonie réelle observée dans les sillons du disque. Série 500

Corps de cellule standard équipé de bobines para-toroïdales, d’une plaque de blindage centrale et d’un fil de bobine 6N-OFC, identique à celui de la série 700.

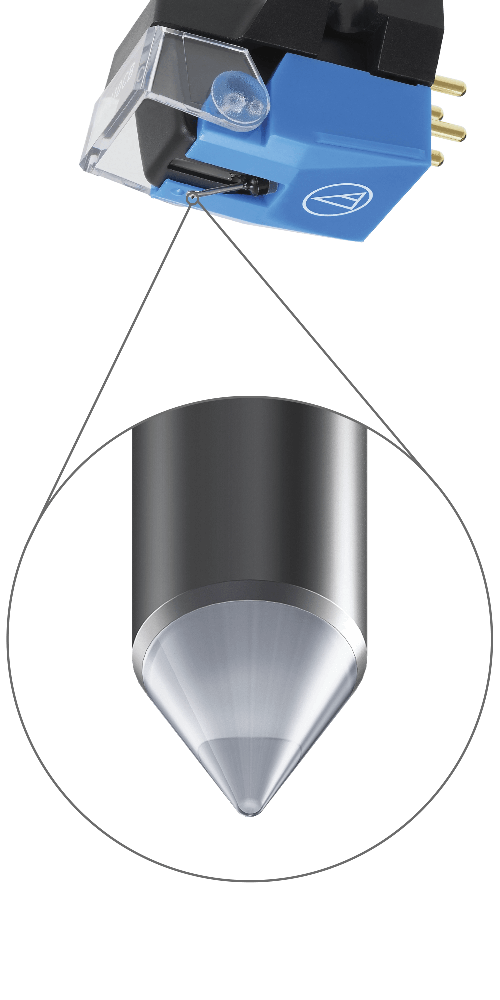

Diamant conique collé

L’avantage des diamants coniques, même avec une cellule mince, réside dans le contact précis de la surface sphérique du diamant avec le sillon des disques vinyles. Grâce à sa stabilité, ce diamant est largement utilisé dans les stations de radio.

Spécifications :

Réponse en Fréquence 20 – 20,000Hz
Séparation des Canaux 25dB (1kHz)
Angle de Piste Vertical 23˚
Vertical Tracking Force 1.8 to 2.2g (2.0g standard)
Fixation du Diamant Bonded Round Shank
Impédance de Charge Recommandée 47,000Ω
Impédance de la Bobine 2,700Ω (1kHz)
Tension de Sortie 5.0mV (1kHz, 5cm/sec.)
Equilibre des Canaux en Sortie 1.5dB (1kHz)
Type de Diamant Conical Bonded
Cantilever (levier porte-pointe) Aluminium Pipe
Compliance Statique 35 x 10-6 cm/dyne
Compliance Dynamique 8 x 10-6 cm/dyne (100Hz)
Montage 1/2” centres
Dimensions 17.3 (H) x 17.0 (W) x 28.2 (L) mm
Accessoires Fournis Cartridge installation screws 5mm ×2 and 10mm ×2, Washer ×2, Hexagon nut ×2
Capacité de Charge Recommandée 100 – 200pF
Pointe de Lecture de Remplacement VMN10CB
Taille du Diamant 0.6 mil
Type de cellule VM Type
Poids 6.4g
